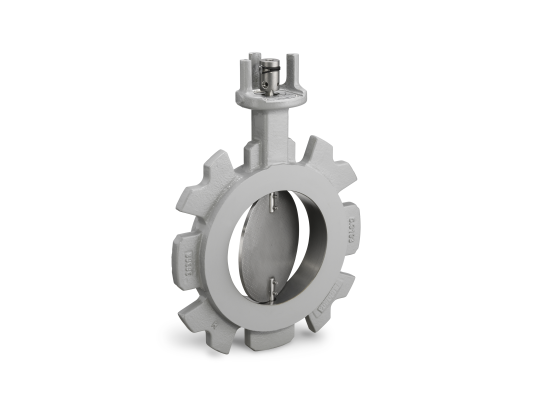

Дроссельная заслонка Siemens VKF10.200 предназначена для регулировки потоков воздуха или газа в промышленных системах. Она обеспечивает плотное перекрытие газовых и воздушных трубопроводов. Изготовлена из коррозионно-устойчивых металлов, устойчивых к воздействию газов I...III семейства, воздуха и нагретых дымовых газов с температурой до +180 °C. Модель отличается широким диапазоном регулировки, прочной конструкцией, высокой стойкостью к износу, механическим нагрузкам и повышенному давлению.
Дополнительная информация о дроссельной заслонке
Заслонка соответствует требованиям постановления 2016/426 по газовым приборам и другим европейским стандартам безопасности, применяемым для газового и жидкотопливного оборудования. Она функционирует совместно с исполнительным механизмом и приводом.
Для изготовления использованы материалы с повышенной надежностью и коррозионной стойкостью: корпус выполнен из чугуна GGG40.3 с шаровидным графитом, вал и диск — из нержавеющей стали. Вал оснащён двумя кольцевыми уплотнениями. Монтаж осуществляется во фланцевое соединение по стандартам ISO 7005 и ANSI. После установки привода на диск и указатель положения задаётся угол в 5°.
Ключевые характеристики и особенности:
- угол открытия регулируется в диапазоне 5–85°;
- подходит для газов, воздуха, биогаза (с содержанием 1 % H2S и 1 % NH3), а также отработанных газов;
- утечки воздуха при перепаде давления 0,5 кПа не превышают 2 %;
- максимальное давление в трубопроводе — 1,0 бар;
- диск заслонки выполнен по типу клапана-баттерфляй;
- газ может подаваться на заслонку с любой стороны;
- работает только с исполнительными механизмами левого вращения;
- установка в трубопровод возможна без специальных инструментов и настройки;
- не требует сложного обслуживания;
- предусмотрены различные варианты монтажа.
Область применения
Заслонка Siemens VKF10 используется для управления потоками газа и воздуха в системах регулирования. В сочетании с другими компонентами она регулирует объём подачи, применяется в системах рециркуляции газов и обеспечивает широкий диапазон настройки. Подходит для работы с биогазом и дымовыми газами.
Условия эксплуатации
Дроссельные заслонки Siemens VKF10 рассчитаны на эксплуатацию при следующих температурах окружающей среды:
- от -15 до +180 °C для систем с воздухом и дымовыми газами;
- от -15 до +60 °C для установок сжигания газов семейств 1-3 и биогаза.
Относительная влажность воздуха не должна превышать 95 %.
Комплектация и дополнительные опции
В комплект поставки входит заслонка с муфтой на вал диаметром 10 мм и монтажной плитой для приводов SQM33, SQM40 и SQM45. Плиты больших размеров, исполнительные механизмы и приводные валы приобретаются отдельно. Для уточнения доступных опций рекомендуем обратиться к нашим специалистам.
Артикул: VKF10.200
Производитель: Siemens, Германия
