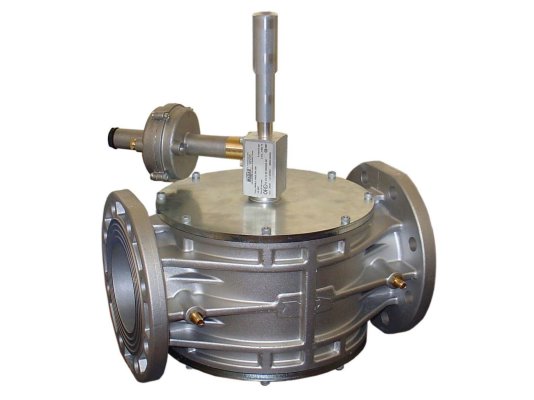

Предохранительно-запорный клапан Madas VB070029

Предохранительно-запорный клапан Madas VB070029 применяется в промышленных газовых системах для защиты от избыточного давления газа. Он мгновенно перекрывает подачу газа при превышении установленного давления после регулятора, обеспечивая надежную герметизацию потока. Открывается клапан только вручную после устранения причин аварийного срабатывания.

Основные характеристики и особенности:

• работает с метаном, сжиженным газом, воздухом и азотом (сухие неагрессивные газы);
• максимальное давление в подающей магистрали — 6000 мбар;
• соответствует классу герметичности «А» по европейскому стандарту EN 161;
• срабатывает менее чем за 1 секунду при превышении давления;
• подключается к системе через резьбовое соединение Rp 2";
• ресурс эксплуатации — не менее 6000 циклов;
• регулируемый выходной диапазон давления от 30 до 450 мбар;
• оснащён двумя патрубками G ¼” для отвода газа и подключения после регулятора;
• может устанавливаться как в горизонтальном, так и в вертикальном положении (кроме положения с рычагом вниз).

Конструкция и монтаж

Клапан выполнен в алюминиевом корпусе с коррозионной защитой и газонепроницаемыми уплотнениями. Он рассчитан на давление до 6 бар и подходит для эксплуатации в большинстве климатических условий. Для ручного взвода после срабатывания предусмотрен специальный рычаг.

Устройство монтируется перед регулятором давления газа. За регулятором на расстоянии, в пять раз превышающем диаметр трубы, устанавливается импульсная линия из медной трубки, которая подключается к патрубку G ¼” клапана.

Область применения

Madas VB070029 обеспечивает безопасность, предотвращая аварии и утечки, защищая газовое оборудование от избыточного давления, автоматически перекрывая поток при превышении установленного регулятором значения.

Условия эксплуатации

Клапан стабильно функционирует при температуре окружающей среды от -40 до +60 °C. Не рекомендуется использовать в агрессивных средах, разрушающих материалы корпуса и уплотнений. Подходит для установки в помещениях зоны 1 по взрывоопасности согласно ГОСТ 51330.9-99.

Преимущества:

• мгновенное перекрытие и надежная герметизация;
• работа в системах с давлением до 6 бар;
• возможность эксплуатации в любых погодных условиях;
• гибкость в монтаже;
• прочная и долговечная конструкция.

В серию входят клапаны с резьбовыми и фланцевыми соединениями DN20-DN150.

Артикул: VB070029
Производитель: Madas, Италия
На складе: Да
