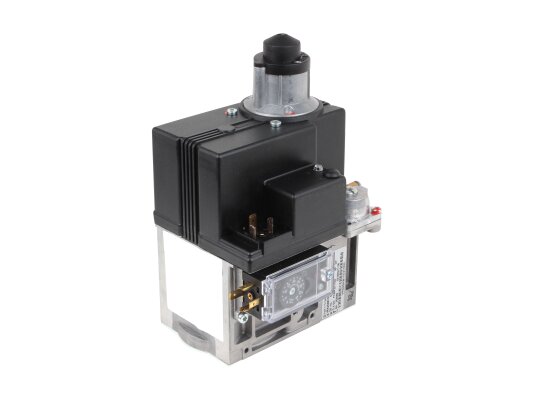

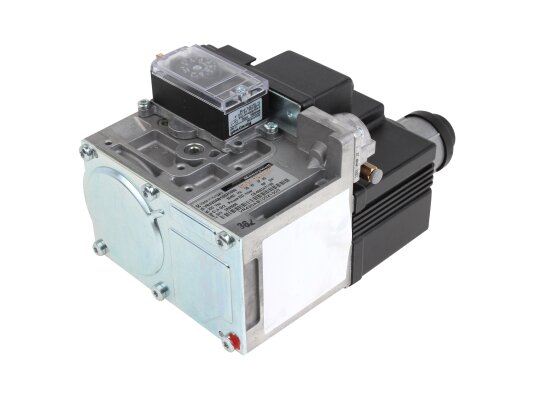

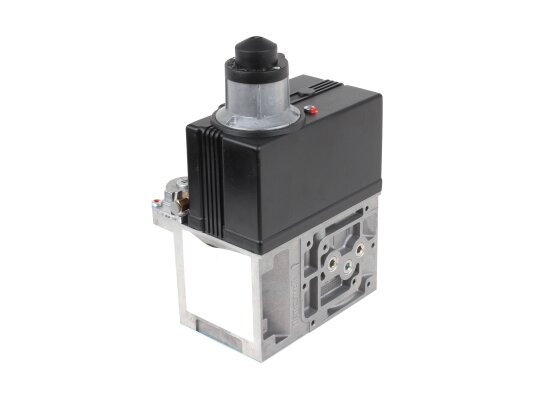

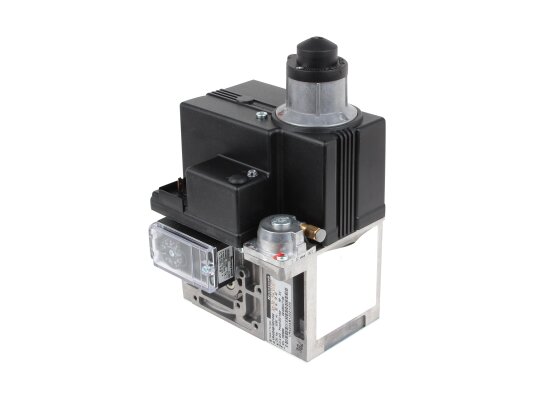

Комбинированный газовый клапан Honeywell VR420AB1002-1000

Газовый клапан Honeywell VR420AB1002-1000 с сервоприводом представляет собой устройство с двумя электромагнитными отсечными клапанами, объединёнными в одном корпусе. Он предназначен для безопасного управления подачей газа.

Особенности конструкции Honeywell VR420

В одном корпусе размещены два отсечных клапана класса «А» по стандарту EN 161, а также клапан для регулировки давления. Модульная конструкция позволяет монтировать дополнительные устройства прямо на корпус, включая реле минимального и промежуточного давления, а также систему проверки клапанов. Для этого предусмотрено восемь фланцевых отверстий — по четыре с каждой стороны.

На входе установлен съемный мелкоячеистый фильтр с размером ячеек 0,34 мм, выполненный из нержавеющей стали, что облегчает регулярное обслуживание.

Корпус изготовлен из алюминиевого сплава, запирающая пружина — из нержавеющей стали, а плунжер клапана покрыт Fe 360. Уплотнители выполнены из бутадиен-нитрильного каучука или витона. На входе и выходе газа расположены штуцеры для измерения давления.

Ключевые характеристики:

• максимальное давление газовой среды — до 200 мбар;
• питание осуществляется от сети 220 В с допустимыми отклонениями -15% и +10%;
• время закрытия клапанов V1 и V2 и открытия первого клапана не превышает 1 секунды;
• наличие механизма для регулировки открытия второго клапана, предназначенного для DBI;
• подходит для прямого розжига основных горелок и электронного розжига пилотных;
• степень защиты от пыли и влаги соответствует классу IP40;
• катушки можно заменить на месте, они рассчитаны на постоянную работу;
• корпус оснащён восемью фланцевыми соединениями (по четыре с каждой стороны) для установки дополнительных устройств;
• предусмотрены различные точки отбора давления при неиспользовании свободных отверстий;
• рабочий температурный диапазон окружающей среды — от -15 до 60 °C;
• подключение осуществляется через стандартный штекерный разъем согласно DIN 43650;
• резьбовое соединение Rp 3/4" для фланцевого монтажа.

По запросу клапан Honeywell VR420AB1002-1000 может поставляться с другими вариантами электропитания. Для монтажа требуется отдельный комплект фланцевого крепления.

Артикул: VR420AB1002-1000
Производитель: Honeywell
На складе: Да
