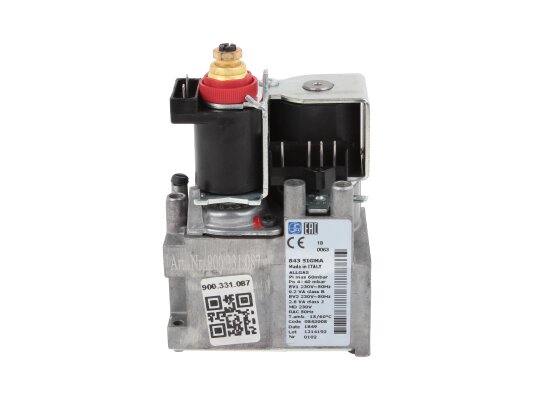

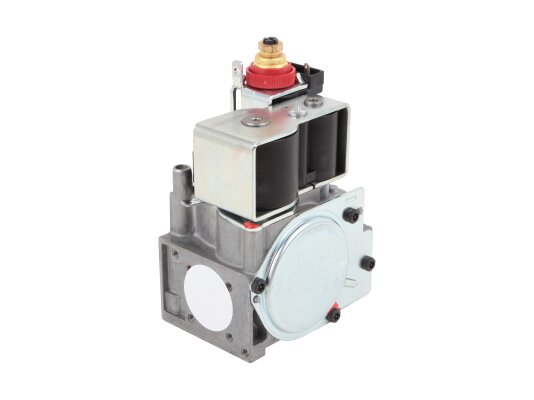

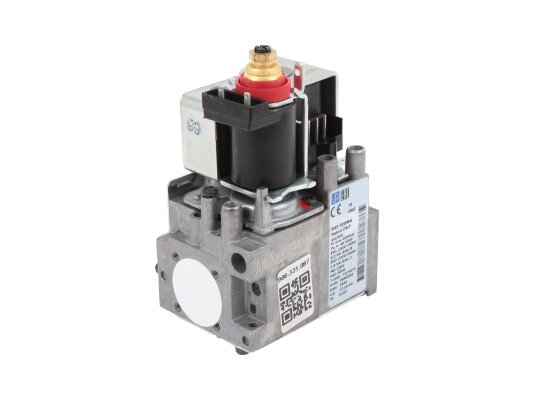

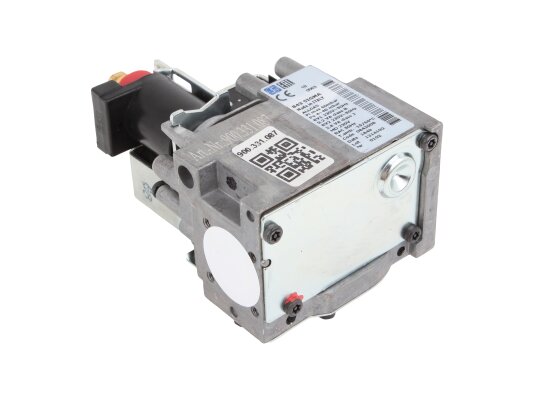

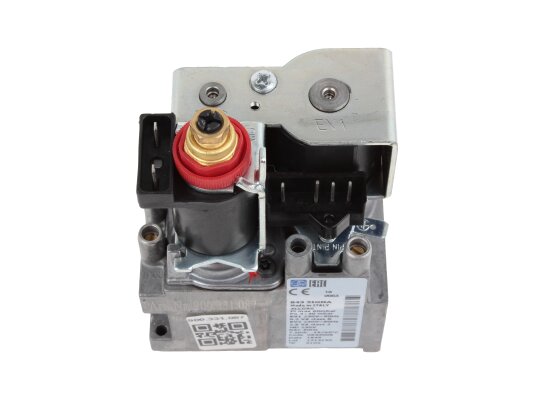

Газовый электромагнитный клапан Sit 843 SIGMA 0843008

Газовый электромагнитный клапан Sit 843 SIGMA 0843008 входит в состав системы управления подачи газа на горелку. В его конструкции объединены несколько функциональных элементов. Этот комбинированный блок регулирует давление газа, надежно перекрывает поток и обеспечивает безопасную, эффективную работу газового оборудования. Рабочая среда — газы семейств I-III.

Особенности

Блок SIGMA оснащён двумя автоматическими электромагнитными запорными клапанами.

При подаче напряжения на соленоид V1 открывается первый клапан подачи газа. Второй соленоид V2 позволяет газу проходить через сервосистему. За счёт повышения давления под главной сервомембраной сервоклапан открывается. При перебоях в подаче газа или электроэнергии пружина автоматически закрывает клапаны.

Регулирование давления на выходе осуществляется с помощью сервосистемы.

Если давление на выходе превышает заданное, регулятор давления открывается, снижая давление под сервомембраной и закрывая главный клапан. Это возвращает давление к нужному уровню. При снижении давления регулятор закрывается, давление сервопривода растёт, открывая главный клапан.

Основные характеристики:

• питание 230 В с допуском -15%/+10%;
• быстрое закрытие клапанов (менее 1 секунды), бесшумная работа;
• регулятор давления класса B по EN 126;
• регулировка высокого и низкого давления;
• возможность бокового выхода;
• рабочий диапазон давления: 4-40 мбар;
• опциональный пилотный выход с фильтром;
• регулировка расхода для настройки длины пламени;
• фильтрация газа на входе;
• резьбовые соединения Rp 1/2" для монтажа;
• вторая группа по сопротивлению к кручению и износу;
• защита от пыли и влаги по стандартам IP40/IP44;
• механизм плавного открытия;
• возможность установки в любом положении.

Область применения

Клапаны Sit 843 SIGMA применяются в системах центрального отопления, комбинированных котлах, проточных водонагревателях и отопительных приборах с автоматическим розжигом.

Артикул: 843 SIGMA 0843008
Производитель: Sit
На складе: Да
