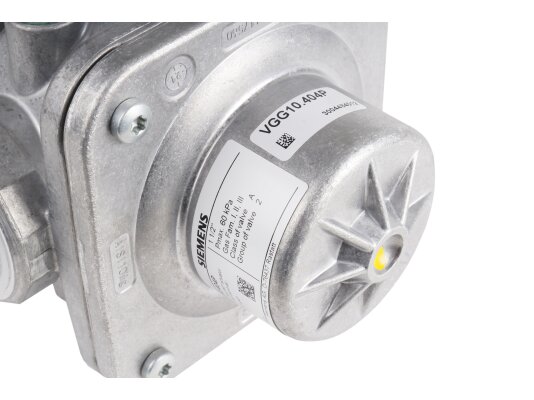

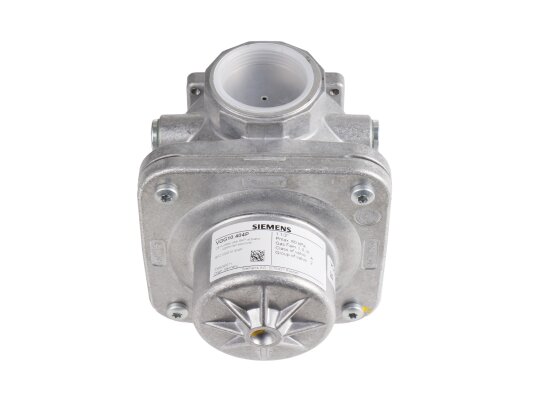

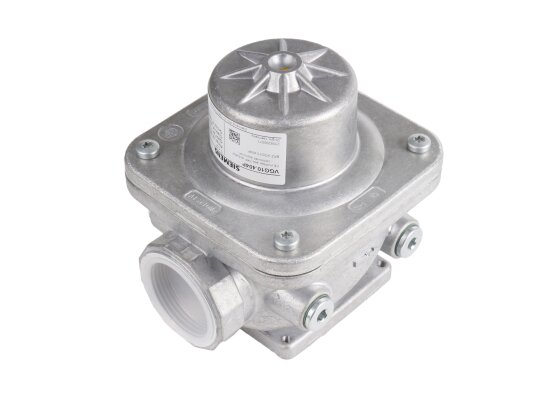

Газовый электромагнитный клапан Siemens VGG10.404P

Электромагнитный газовый клапан Siemens VGG10.404P предназначен для газовых систем с давлением до 600 мбар. Работает в паре с исполнительным механизмом SKP. Обеспечивает надежное и быстрое перекрытие газового потока, что гарантирует безопасность эксплуатации газового оборудования. Соответствует стандарту EN161, класс А, группа 2.

Конструкция и особенности

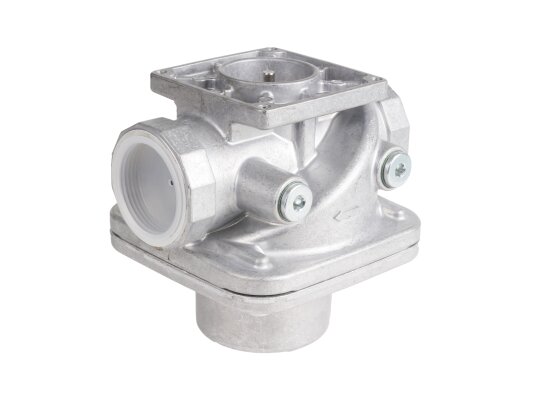

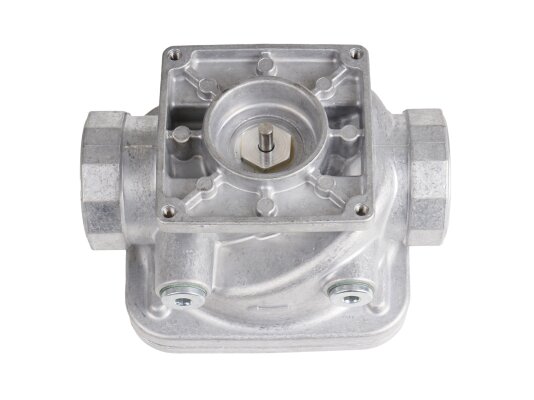

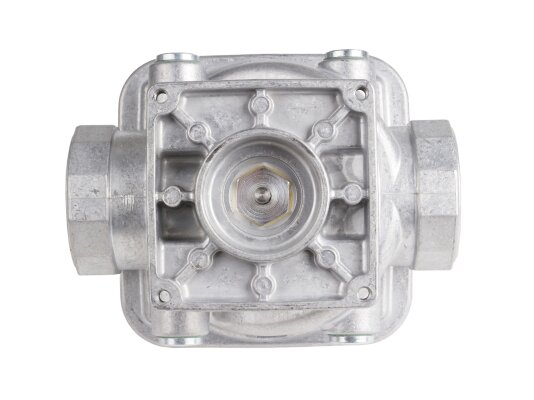

Двухходовой одинарный электромагнитный клапан имеет литой алюминиевый корпус, устойчивый к температурным и механическим воздействиям, а также коррозии. Внутри расположен шток, положение которого определяет состояние клапана — открыт или закрыт. На входе установлен фильтр с ячейками 0,9 мм для задержки грязи и примесей.

Для работы клапана необходим исполнительный механизм SKP, приобретаемый отдельно. Привод можно монтировать или заменять при наличии давления в клапане.

Особенности модели:

• максимальное давление подачи газа — 600 мбар;
• открытие происходит медленно, закрытие — быстро;
• соединительные отверстия — Rp 1 1/2";
• работает с газами классов I...III;
• наличие 4 соединений с контрольной точкой Rp ¼;
• максимальный расход газа — 32,3 м³/ч.

Монтаж и условия эксплуатации

Клапан можно устанавливать на горизонтальные и вертикальные трубопроводы с помощью фланцев DN 40. При монтаже необходимо ориентировать стрелку на корпусе в направлении потока газа.

Устройство рассчитано на работу при температуре окружающей среды от -10 до +60°C. В условиях агрессивной внешней среды корпус следует покрыть защитным лаком. Не допускается образование конденсата, обледенение и попадание влаги внутрь клапана. Монтаж должен выполняться квалифицированным специалистом.

Артикул: VGG10.404P
Производитель: Siemens, Германия
На складе: Да
