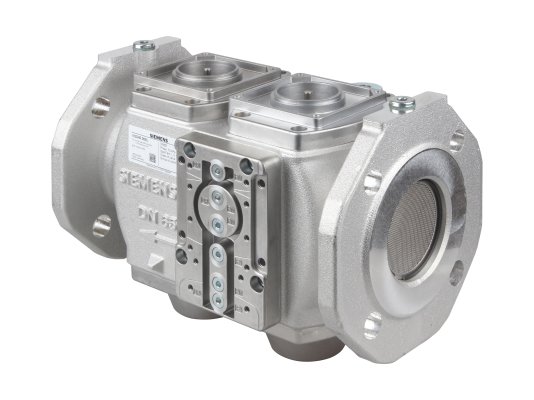

Газовый электромагнитный клапан Siemens VGD41.050

Газовый электромагнитный клапан Siemens VGD41.050 применяется в промышленных газовых горелках для перекрытия потока и как регулирующее устройство с функцией отсечки. Работает в паре с приводами SKP. Конструкция рассчитана на высокое давление и интенсивную эксплуатацию в сложных промышленных условиях.

Конструкция и особенности

Двойной клапан Siemens VGD40.040 оснащён двумя запатентованными седлами, закрывающимися пружинами. Корпус изготовлен из литого алюминия, устойчивого к ударам, коррозии и перепадам температур. На входе установлен фильтр из нержавеющей стали, задерживающий частицы грязи размером от 0,9 мм. Для работы необходимы исполнительные механизмы SKP. Крепление к газопроводу осуществляется через фланцевое соединение.

Основные характеристики:

• максимальное давление газа в магистрали — 1,5 бар;
• работает с газами семейства I...III;
• быстрое закрытие и медленное открытие;
• класс А по EN 161;
• фланцы DN 50;
• подходит для газовых и комбинированных горелок;
• рабочие температуры: от -10 до +60 °C (окружающая среда), от -15 до +60 °C (газ);
• максимальный расход газа — 85 м³/ч.

Монтаж и эксплуатация

Клапан может устанавливаться в любом положении на газовом оборудовании. Направление стрелки на корпусе должно совпадать с направлением потока газа. Для крепления не требуются специальные инструменты или дополнительные уплотнители. Привод SKP можно менять или устанавливать при наличии давления в системе. При монтаже запрещено попадание посторонних предметов внутрь корпуса.

Если давление в магистрали превышает допустимое, перед клапаном необходимо установить регулятор давления. В агрессивных условиях корпус следует защитить специальным покрытием.

Приобрести клапан Siemens VGD41.050 и комплектующие можно на сайте Венту.

Область применения

Двойной электромагнитный клапан используется в промышленных газовых теплогенераторах и агрегатах с наддувными горелками.

Артикул: VGD41.050
Производитель: Siemens, Германия
На складе: Да
