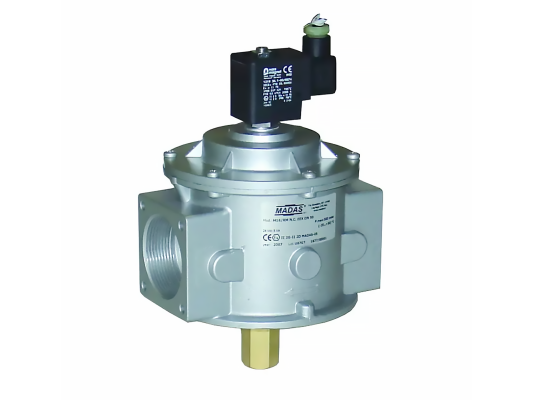

Газовый электромагнитный клапан Madas CM05C0046 008

Газовый электромагнитный клапан Madas CM05C0046 008 — быстродействующее запорное устройство с автоматическим закрытием и ручным открытием. Применяется в промышленных топочных установках и магистральных трубопроводах с давлением газа до 6 бар. Подходит для работы с метаном, воздухом, сжиженным газом и азотом (сухие газы).

Основные характеристики:

• нормально-закрытый тип клапана;
• рабочее напряжение 230 В с допуском -15%, +10%;
• максимальное давление газа на входе — 6000 мбар;
• закрытие в течение 1 секунды при отключении питания;
• класс герметичности А по европейским стандартам;
• корпус с пыле- и влагозащитой класса IP65;
• резьбовое соединение Rp 1 ¼";
• рабочий температурный диапазон от -40 до +60 °C;
• ресурс работы — 6000 циклов (не менее 10 лет);
• установка возможна горизонтально или вертикально с катушкой сверху.

Особенности конструкции

Клапан Madas CM05C0046 — нормально-закрытое устройство с автоматическим закрытием при отключении питания. Взвод осуществляется вручную после подачи напряжения на электромагнитную катушку. Клапан остаётся открытым при наличии питания. Положение клапана контролируется с помощью индикатора с беспотенциальными контактами.

Корпус изготовлен из алюминия, обеспечивающего устойчивость к коррозии и перепадам температур. В конструкции применены нержавеющая сталь, алюминий, латунь и газонепроницаемый NBR-каучук. На входе установлен сетчатый фильтр с ячейками 100 микрон для удаления твёрдых частиц.

Электромагнитная катушка и электрические контакты защищены по стандарту IP 65, что позволяет использовать клапан на запылённых объектах и на открытом воздухе без потери функциональности.

Монтаж

Клапан устанавливается перед регулятором давления с учётом направления потока, обозначенного стрелкой на корпусе. Необходимо обеспечить свободный доступ к рычагу взвода.

Устройство подходит для помещений зоны 2 по классификации взрывоопасных зон и для наружной установки при отсутствии агрессивных сред, разрушающих материалы корпуса и уплотнений.

Преимущества

• быстрое срабатывание и герметичность класса А;
• литой корпус, устойчивый к коррозии и высоким нагрузкам;
• индикатор положения клапана;
• обслуживаемый сетчатый фильтр;
• высокий уровень защиты от пыли и влаги;
• всепогодное исполнение.

Обслуживание

Рекомендуется регулярно снимать и очищать фильтрующую сетку, а при необходимости заменять её и прокладку крышки.

Артикул: CM05C0046 008
Производитель: Madas, Италия
На складе: Да
