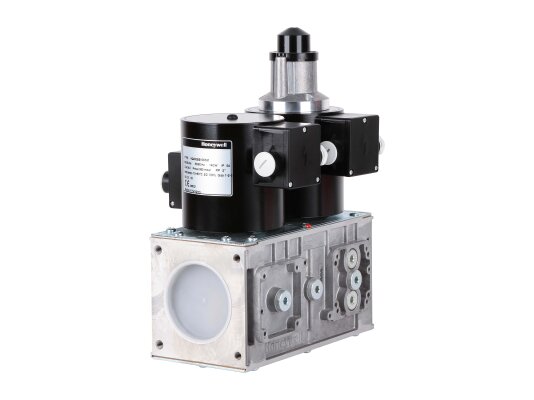

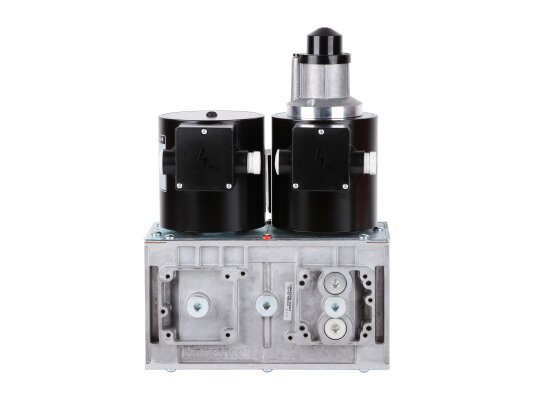

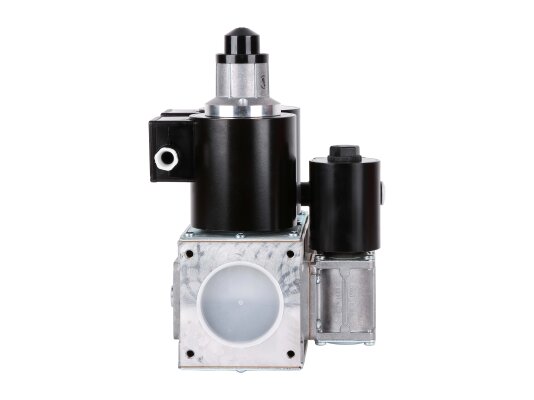

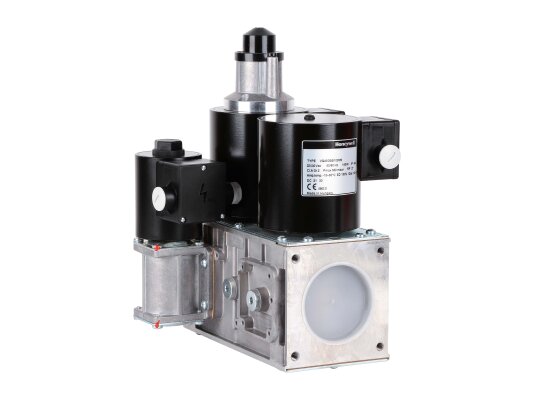

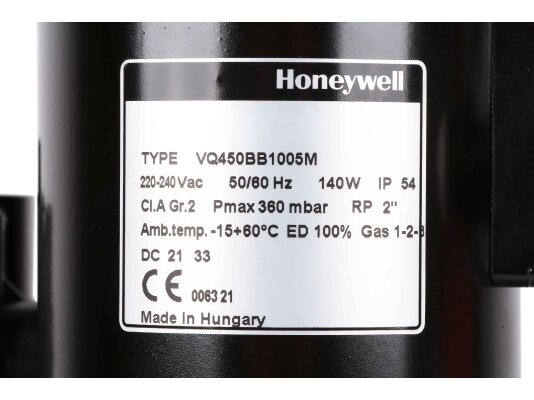

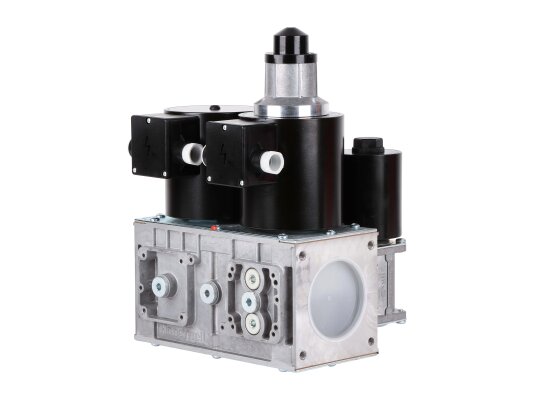

Двойной электромагнитный клапан Honeywell VQ450BB1005M предназначен для автоматизации подачи газа на промышленные горелки, обеспечивая эффективную и безопасную работу газовых систем. Устройство соответствует классу A по стандарту EN161 и рассчитано на давление в магистрали до 360 мбар. Максимальный расход газа достигает 40 м³/ч.
Подробности о клапане Honeywell VQ-Modular
Клапаны серии VQ-Modular состоят из двух последовательно установленных запорных клапанов в одном седле. Первый клапан выполняет функцию быстродействующего предохранительного клапана с временем открытия и закрытия менее 1 секунды. Второй клапан закрывается быстро, а открывается плавно с регулируемым временем от 1 до 30 секунд. Настройки расхода и шага открытия доступны. По умолчанию клапан настроен на максимальный расход с временем открытия 6 секунд без шага.
В конструкции предусмотрен перепускной клапан для управления высотой пламени (высокое/низкое пламя). Модульная конструкция позволяет устанавливать дополнительные клапаны и реле, расширяющие функционал.
Для контроля давления на корпусе имеются различные точки подключения. На входе установлен стальной сетчатый фильтр, задерживающий загрязнения и обеспечивающий герметичность уплотнений, что повышает безопасность эксплуатации.

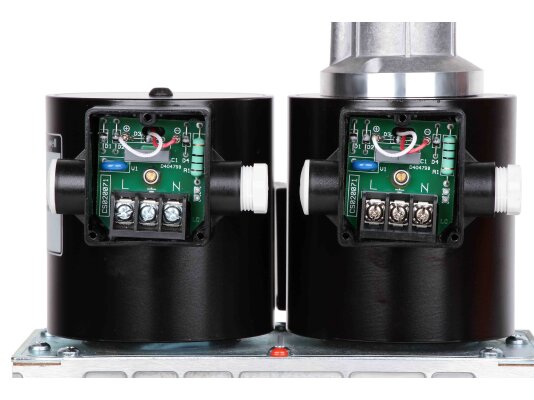

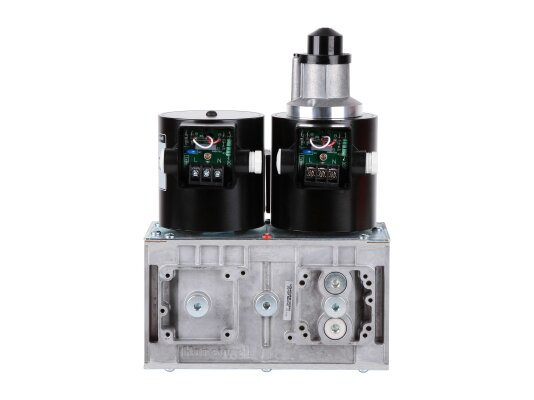

Каждый клапан оснащён сменной электромагнитной катушкой и стопорной втулкой с толкателем на подшипниках, управляющим открытием и закрытием газовой арматуры. Регулировка расхода осуществляется изменением хода толкателя. Катушки и электрические контакты защищены по стандарту IP65 от пыли и водяных струй.
Опционально возможно подключение реле для индикации закрытого положения клапана.
Надежность компонентов
Корпус клапана изготовлен из алюминиевого сплава, устойчивого к износу и воздействию горючих газов. Пружина выполнена из нержавеющей стали AISI 302, толкатель — из хромированной стали, уплотнения и прокладки — из бутадиен-нитрильного каучука.
Область применения
Клапан Honeywell VQ450BB1005M применяется в системах сжигания природного газа, бутана и пропана. Он обеспечивает автоматическое управление и регулирование подачи газа в горелках, отопительных котлах, плавильных и мусоросжигательных печах, а также в других газопотребляющих устройствах. Клапан совместим с оборудованием таких производителей, как Baltur, Weishaupt, Giersch, Riello, Viessmann, Lamborghini, Ecoflam, Cuenod и других.
Преимущества:
- два запорных клапана класса А в компактном корпусе;
- регулировка расхода газа и времени открытия второго клапана;
- стальной сетчатый фильтр на входе для защиты уплотнений;
- уплотнения и прокладки, устойчивые к углеводородам;
- модульная конструкция с возможностью подключения дополнительного оборудования;
- высокий уровень защиты корпуса от пыли и влаги;
- надежная работа при широком температурном диапазоне.
Условия эксплуатации и монтажа
Клапаны Honeywell VQ-Modular рассчитаны на работу при температуре окружающей среды от -15 до +60 °C. Допускается вертикальный монтаж и установка с отклонением до ±90 градусов. При монтаже необходимо ориентировать клапан согласно стрелке, указывающей направление потока газа.
Артикул: VQ450BB1005M
Производитель: Honeywell
На складе:
В наличии
