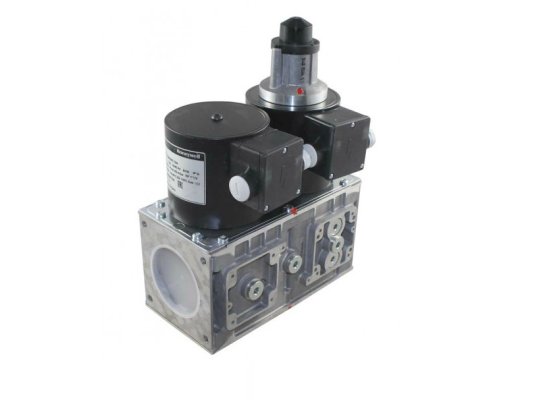

Двойной электромагнитный клапан Honeywell VQ440MC1012 представляет собой модульное комбинированное устройство для газовых промышленных систем. Он применяется в системах управления подачей газа, обеспечивая безопасную и эффективную работу топочного оборудования при давлении в магистрали до 360 мбар.
Особенности клапанов Honeywell VQ-Modular MC
Клапаны серии VQ-Modular MC оснащены двумя последовательно установленными отсечными клапанами V1 и V2, соответствующими классу A по стандарту EN161. Первый клапан выполняет функцию предохранительного, с быстрым временем срабатывания менее 1 секунды. Второй клапан закрывается быстро, а открывается медленно с регулируемым временем отпирания от 1 до 30 секунд, регулируемым шагом открытия и расходом. На заводе клапан настроен на максимальный расход без шага и с 6-секундным временем открытия.
Модульная конструкция позволяет устанавливать дополнительные устройства, такие как внутренний перепускной клапан, уравновешивающие клапаны (внутренние или внешние), реле максимального или минимального давления, а также блок контроля герметичности VPS. Дополнительное оборудование можно размещать в различных местах на корпусе клапана.
Для обеспечения надежной работы и герметичности клапанов на входе установлен фильтр с мелкой стальной сеткой. К клапану можно подключать приборы для измерения давления через специальные точки.
Электромагнитная катушка легко заменяется на месте эксплуатации и защищена по стандарту IP65 от пыли и водяных струй. Подключение осуществляется через DIN-штекер.
В нижней части клапана V1 предусмотрено место для установки переключателя, контролирующего закрытое положение клапана (установка по запросу).
Исполнение клапана Honeywell VQ440 MC
Двойной газовый клапан изготовлен из износостойких материалов: корпус из алюминиевого сплава, пружина из стали AISI 302, толкатель из хромированной стали, уплотнения и прокладки из бутадиен-нитрильного каучука.
Рабочая среда и применение
Honeywell VQ-Modular предназначен для работы с природным газом, бутаном и пропаном. Используется в системах регулирования подачи газа для промышленных горелок, отопительных котлов, плавильных печей и установок по сжиганию газовых отходов.
Преимущества:
- два запорных клапана в одном устройстве;
- регулировка расхода, шага и времени открытия второго клапана;
- модульная конструкция с возможностью расширения;
- стальная сетка для очистки газа и защиты клапанов;
- высокая степень защиты от пыли и влаги;
- надежная работа при широком диапазоне температур.
Монтаж и эксплуатация
Клапан рассчитан на работу при температурах окружающей среды от -15 до +60 °C. Допускается установка в вертикальном положении или с отклонением до ±90 градусов. При монтаже стрелка на корпусе должна совпадать с направлением потока газа.
Артикул: VQ440MC1012
Производитель: Honeywell
На складе:
В наличии
